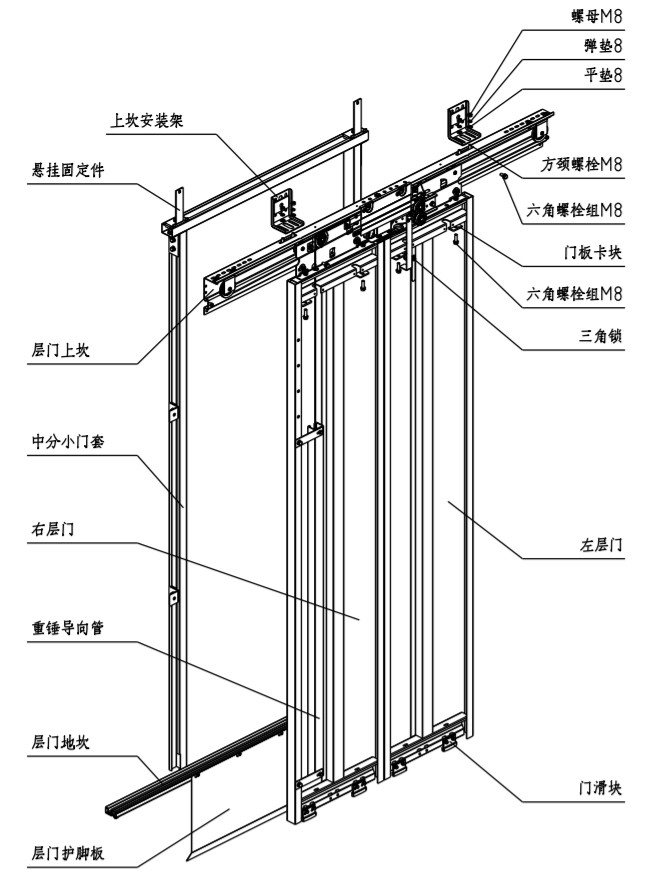

Uređaj za vrata poda s 2 krila, središnje otvaranje, THY-LD-B
1. Metoda otključavanja je otključavanje ploče vrata i prolazak testa udara njihala od 45 kg.
2. Vrata se prisilno zatvaraju teškim čekićem, a teški čekić i vodilica cijev postavljaju se na unutarnju stranu vrata poda.
3. Brava na vratima je prošla test Nacionalnog centra za inspekciju dizala i dobila CE i CU-TR certifikate.
4. Primjenjivi napon brave na vratima: ≤ AC230V, ≤ DC110V.

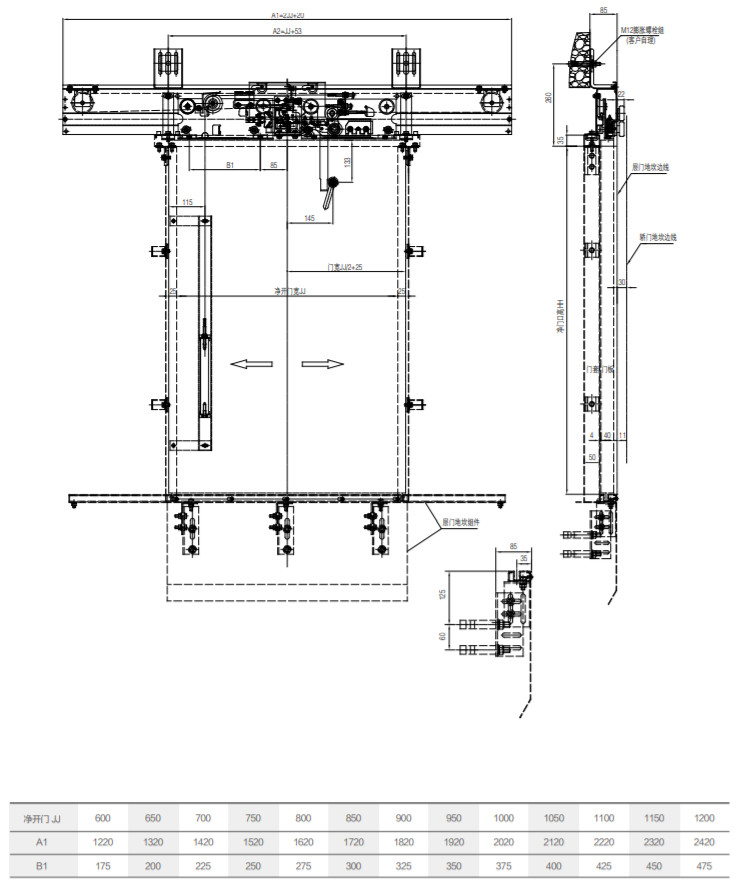

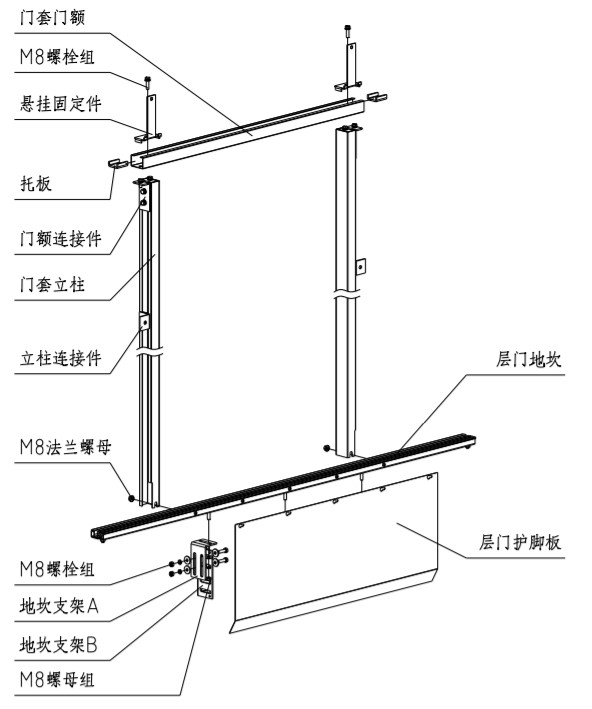

1. Ugradnja praga i poklopca vrata
1.1. Odredite ulazni i izlazni položaj praga prema veličini okna dizala; podesite središte praga da bude isto kao i središte ulaza i izlaza te označite središte praga; podesite razinu praga da bude manja od 1/1000; Površina kako bi se spriječio ulazak vode u okno dizala.
1.2. Sastavite stup poklopca vrata i vrata poklopca vrata pomoću spojnih dijelova i ugradite viseće dijelove za pričvršćivanje; postavite vrata na prag, podesite vertikalnost stupa poklopca vrata da bude manja od 1/1000; središte poklopca vrata mora biti u skladu sa središtem ulaznog i izlaznog praga; veličina donje čeone ravnine poklopca vrata i gornje ravnine praga je neto visina vrata. Nakon što je podešavanje završeno, blokirajte prirubnu maticu M8. Nakon podešavanja veličine, pričvrstite spojnicu stupa na zid.
1.3. Pričvrstite zaštitu za nožne dijelove vrata poda na prag.

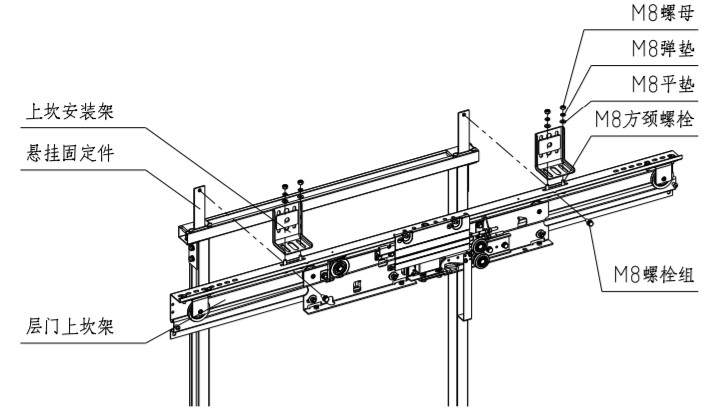

2. Ugradnja uređaja za vrata na podestu
2.1. Poravnajte gornji okvir praga vrata poda s izbočinom na donjem kraju dijela za pričvršćivanje ovjesa i pričvrstite gornji okvir praga i dio za pričvršćivanje ovjesa vrata poda pomoću skupine vijaka M8*20.
2.2. Pričvrstite okvir gornjeg praga na zid okna dizalice ekspanzijskim vijcima ili vijcima kroz zid. Okvir gornjeg praga i gornji prag vrata poda spojeni su vijcima s četvrtastim navojem M8.
2.3. Podesite gornji prag vrata odmorišta lijevo i desno kako biste poravnali središte vrata i središte ulaza i izlaza.
2.4. Podesite vertikalnost poda uređaja vrata voznog prostora. Podesite vertikalnost poda uređaja vrata voznog prostora na ±0,5 mm polaganjem okomite linije ili uzimanjem praga vrata kabine kao reference.
2.5 Nakon pregleda glavnih parametara ugradnje okvira praga na sljedećim vratima poda, zategnite sve vijke za ugradnju:

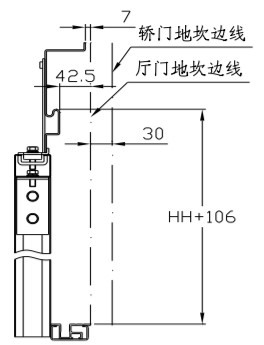

Visina gornjeg okvira praga vrata poda: udaljenost između gornje površine vodilice gornjeg okvira praga vrata poda i praga vrata poda je HH+106 mm;
Sredina gornjeg okvira praga vrata poda: odstupanje između središta gornjeg okvira praga vrata poda i središta ulaza i izlaza iznosi ±1 mm;
Udaljenost između gornje vodilice praga vrata poda i praga vrata automobila: udaljenost između gornje vodilice praga vrata poda i praga vrata poda je 42,5 mm, a udaljenost od praga vrata automobila je 72,5 mm.
Visina gornjeg okvira praga vrata poda: udaljenost između gornje površine vodilice gornjeg okvira praga vrata poda i praga vrata poda je HH+106 mm;
Sredina gornjeg okvira praga vrata poda: odstupanje između središta gornjeg okvira praga vrata poda i središta ulaza i izlaza iznosi ±1 mm;
Udaljenost između gornje vodilice praga vrata poda i praga vrata automobila: udaljenost između gornje vodilice praga vrata poda i praga vrata poda je 42,5 mm, a udaljenost od praga vrata automobila je 72,5 mm.
