Infracrveni detektor vrata lifta THY-LC-917

$Infracrveni detektor vrata lifta THY-LC-917 Istaknuta slika$

$Infracrveni detektor vrata lifta THY-LC-917$

Kratki opis:

Svjetlosna zavjesa u dizalu je sigurnosni zaštitni uređaj za vrata dizala izrađen korištenjem principa fotoelektrične indukcije. Pogodna je za sva dizala i štiti sigurnost putnika koji ulaze i izlaze iz dizala. Svjetlosna zavjesa u dizalu sastoji se od tri dijela: infracrvenih odašiljača i prijemnika postavljenih s obje strane vrata kabine dizala i posebnih fleksibilnih kabela. Zbog potreba zaštite okoliša i uštede energije, sve više dizala izostavlja kutiju za napajanje.

Pošaljite nam e-poštu

Detalji proizvoda

Oznake proizvoda

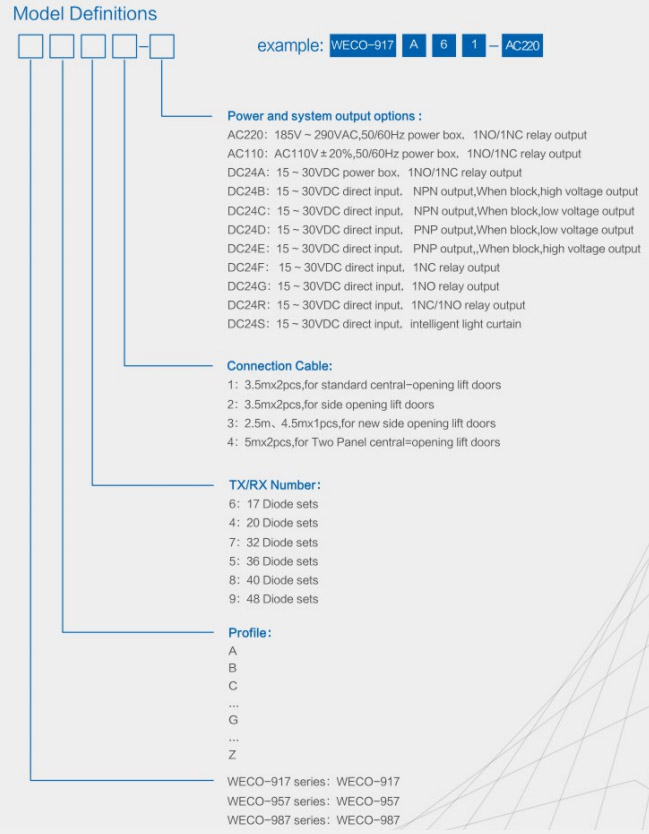

Parametri proizvoda

Naziv proizvoda	Svjetlosna zavjesa dizala
Otvoreni put	Otvoreno sa strane ili otvoreno po sredini
Napon	AC220V, AC110V, DC24V
Broj dioda	17, 32
Broj greda	94-33 Grede, 154-94 Grede

Naše prednosti

1. S funkcijom samoprovjere, konvencionalnim izlazom kutije za napajanje i izlazom za samoprovjeru

2. Prošao njemačke TUV testove i u skladu s relevantnim međunarodnim standardima

3. Funkcija mirovanja, produžava radni vijek proizvoda

4. Usvojite novu tehnologiju, PCB s jakom otpornošću na koroziju i jakom sposobnošću prilagodbe terenu, stabilnu i pouzdanu

5. Prekrasan izgled, jednostavna instalacija, pogodno za većinu marki liftova

6. Napredne tehnike i oprema, pouzdane SMT tehnike površinskog oblaganja

7. Korisnici mogu odabrati NPN/PNP izlaz (tranzistorski izlaz) bez kutije za napajanje.

Svjetlosna zavjesa za dizalo je sigurnosni zaštitni uređaj za vrata dizala izrađen korištenjem principa fotoelektrične indukcije. Pogodan je za sva dizala i štiti sigurnost putnika koji ulaze i izlaze iz dizala. Svjetlosna zavjesa za dizalo sastoji se od tri dijela: infracrvenih odašiljača i prijemnika postavljenih s obje strane vrata kabine dizala i posebnih fleksibilnih kabela. Radi zaštite okoliša i uštede energije, sve više dizala izostavlja kutiju za napajanje. Neke marke svjetlosnih zavjesa moraju koristiti kutije za napajanje zbog slabe otpornosti na elektromagnetske smetnje. Međutim, s popularizacijom koncepta zelenih dizala, svjetlosne zavjese bez kutija za napajanje su trend. Jer proces pretvaranja 220 V u 24 V neizbježno dovodi do gubitka velike količine energije.

Svjetlosna zavjesa THY-LC-917 opremljena je CPU-kontroliranom dinamičkom skenirajućom LED cijevi za emitiranje svjetlosti na konvencionalnoj svjetlosnoj zavjesi. Dvobojna LED dioda u obliku trake prikazuje stanje zaštitnog područja svjetlosne zavjese, tako da svjetlosna zavjesa ima vizualniji učinak na normalnu zaštitnu funkciju. Humanije je.

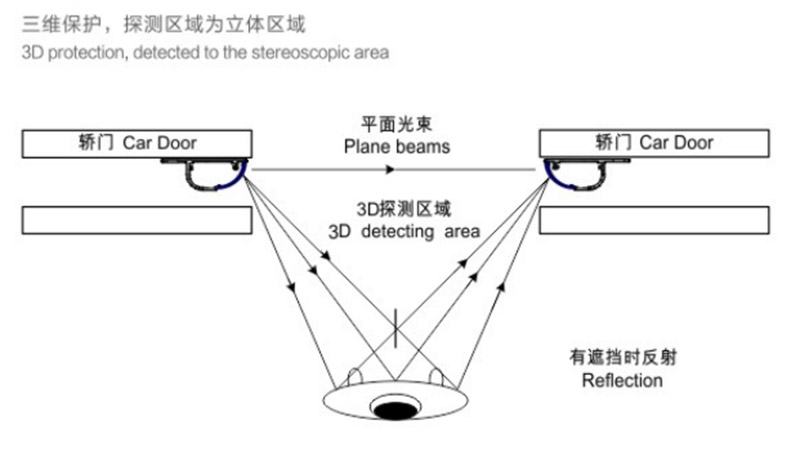

Na kraju svjetlosne zavjese na kojem se odašilje infracrveno zračenje nalazi se nekoliko cijevi za odašiljanje. Pod kontrolom MCU-a, cijevi za odašiljanje i prijem se uključuju redom, a svjetlost koju emitira jedna glava za odašiljanje primaju više glava za prijem kako bi se formiralo višekanalno skeniranje. Ovim kontinuiranim skeniranjem područja vrata kabine od vrha do dna formira se gusta infracrvena zaštitna svjetlosna zavjesa. Kada je bilo koja od zraka blokirana, budući da se fotoelektrična pretvorba ne može ostvariti, svjetlosna zavjesa procjenjuje da postoji prepreka i stoga odašilje signal prekida. Ovaj signal prekida može biti signal prekidača ili signal visoke i niske razine. Nakon što upravljački sustav primi signal od svjetlosne zavjese, odmah odašilje signal otvaranja vrata, a vrata kabine prestaju se zatvarati i otvaraju se unatrag. Vrata dizala mogu se normalno zatvoriti nakon što putnici ili prepreke napuste područje upozorenja, kako bi se postigla svrha sigurnosne zaštite. Izbjegnite nesreće osoba zarobljenih u dizalima.

Postoje dva glavna načina za postavljanje svjetlosne zavjese

1. Mobilna instalacija odašiljača i prijemnika

Mobilna instalacija svjetlosne zavjese odnosi se na instalaciju i korištenje odašiljača, prijemnika ili jednog od uređaja svjetlosne zavjese koji je pričvršćen na vrata automobila i pomiče se zajedno s vratima automobila. U normalnim okolnostima, odašiljač i prijemnik su pričvršćeni na preklopni rub vrata automobila.

Metoda ugradnje bočnih vrata je pričvršćivanje svjetlosne zavjese na kabinu dizala i preklopni rub vrata kabine vijcima.

Način ugradnje središnjih podijeljenih vrata je pričvršćivanje svjetlosne zavjese na preklopni rub vrata kabine dizala vijcima.

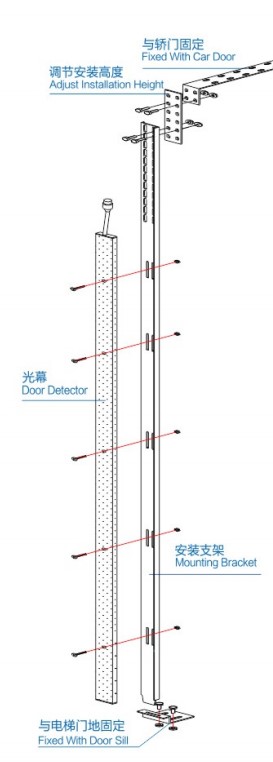

2. Fiksna instalacija odašiljača i prijemnika

Fiksna ugradnja svjetlosne zavjese odnosi se na ugradnju i korištenje odašiljača i prijemnika svjetlosne zavjese pričvršćenih na kraj praga vrata automobila pomoću fiksnog nosača. Odašiljač i prijemnik ne mogu se pomicati s vratima automobila.
