Sinkroni vučni stroj bez zupčanika s permanentnim magnetima THY-TM-K200
Dijagram dizanja
| Napon | 380 V |
| Užad | 2:1/4:1 |
| Kočnica | DC110V 2×1.3A |
| Težina | 350 kg |
| Maks. statičko opterećenje | 4000 kg |
1. Brza dostava
2. Transakcija je samo početak, usluga nikad ne završava
3. Tip: Vučni stroj THY-TM-K200
4. Možemo osigurati sinkrone i asinkrone vučne strojeve TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG i drugih marki.
5. Povjerenje je sreća! Nikada neću iznevjeriti tvoje povjerenje!
Dizajn i proizvodnja THY-TM-K200 sinkronog vučnog stroja s permanentnim magnetom bez zupčanika u skladu su s "GB7588-2003-Sigurnosni kod za proizvodnju i ugradnju dizala", "EN81-1: 1998-Sigurnosna pravila za konstrukciju i ugradnju dizala", "GB/ Relevantni propisi u T24478-2009-Vučni stroj za dizala". Vučni stroj sastoji se od sinkronog motora s permanentnim magnetom, vučnog kotača i kočionog sustava. Korištenjem visokoučinkovitih materijala s permanentnim magnetima i posebne strukture motora, ima karakteristike male brzine i velikog okretnog momenta. Serija K ima vanjsku strukturu rotora, a kočioni sustav je blokovna kočiona struktura. Vučni kotač i kočni kotač su koaksijalno fiksno spojeni i izravno ugrađeni na produžetak osovine motora. Kočnica je opremljena mikro prekidačem za praćenje stanja kočenja. Kada se kočnica otvori, normalno otvoreni kontakt mikro prekidača se zatvara. Pogodan je za dizala sa strojarnicom i dizala bez strojarnice. Omjer vuče je 2:1 i 4:1, nazivno opterećenje je 630KG~1150KG, nazivna brzina je 0,5~2,5m/s, a promjer vučne koturice može biti 400mm i 450mm. Svaki vučni stroj prolazi strogu kontrolu kvalitete prije nego što napusti tvornicu kako bi se osigurala kvaliteta i performanse proizvoda.
1.Ugradnja vučnog stroja
•Prije ugradnje vučnog stroja morate osigurati čvrstoću okvira za ugradnju i temelja.

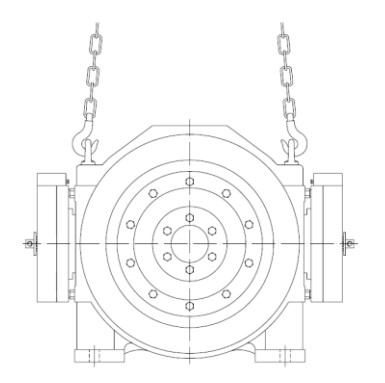

• Prilikom podizanja vučnog stroja, molimo koristite prsten za podizanje ili otvor na tijelu vučnog stroja.
• Prilikom podizanja pazite da dižete okomito, a kut između dvije kuke mora biti manji od 90°.
• Ravnina ugradnje vučnog stroja mora biti ravna i moraju postojati odgovarajuće mjere za smanjenje vibracija.
• Čelično uže visi i odgovarajuće opterećenje treba okomito prolaziti kroz središnju ravninu vučne kotunice.
• Osigurajte da je površina okvira na kojem je ugrađen vučni stroj ravna i da je maksimalno dopušteno odstupanje 0,1 mm.
• Ručni kotač strojarnice nalazi se u donjem lijevom kutu stražnje strane glavne jedinice. Molimo obratite pozornost na dodir okvira.
• Veličina vijaka za pričvršćivanje vučnog stroja opremljena je rupama za stopala, a koriste se vijci čvrstoće 8,8.
• Obično je vučni stroj opremljen šipkom protiv preskakanja i zaštitnim poklopcem, molimo vas da ga resetirate nakon postavljanja čelične užadi.
2.Otklanjanje pogrešaka vučnog stroja
• Puštanje u pogon vučnog stroja moraju obaviti stručni i obučeni tehničari.
• Vučni stroj može vibrirati tijekom otklanjanja grešaka. Prije otklanjanja grešaka, molimo vas da vučni stroj sigurno popravite.
• Kako bi vučni stroj radio nesmetano, podesite pretvarač prema podacima na natpisnoj pločici i izvršite samoučenje.
• Ako se koristi funkcija samoučenja, žičano uže mora biti odspojeno, a kočnica pod naponom i radi normalno.
• Početak enkodera se samouči najmanje tri puta, a odstupanje vrijednosti kuta samoučenja treba biti unutar 5 stupnjeva.
3.Vučni stroj u pogonu
• Prvo pokrenite rotaciju naprijed i natrag pri maloj brzini (brzina inspekcije) kako biste provjerili radi li sustav normalno.
• Molimo Vas da radite promjenjivom brzinom određeno vrijeme dok pratite je li radna struja unutar razumnog raspona.
• Prilikom rada nazivnom brzinom dizala, podešavanje udobnosti kabine može se postaviti prema odgovarajućim parametrima pretvarača.
