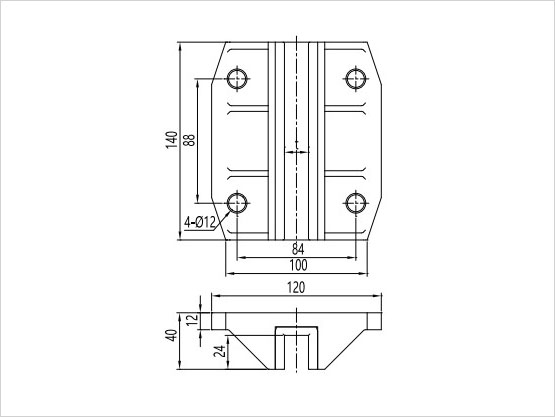

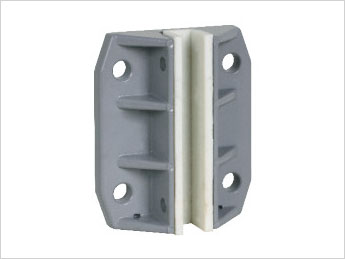

Klizne vodilice za putničke liftove THY-GS-310G
Nazivna brzina: ≤1,75 m/s
Uskladite s vodilicom: 10, 16,4

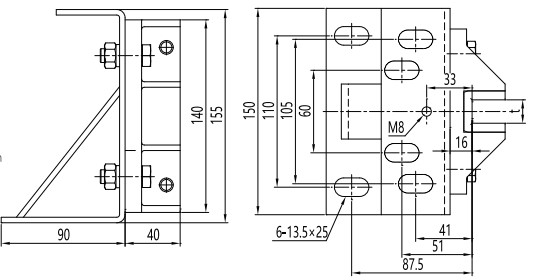

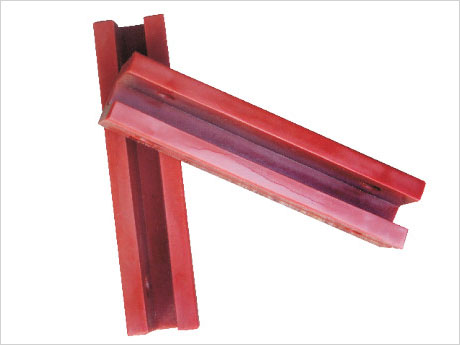

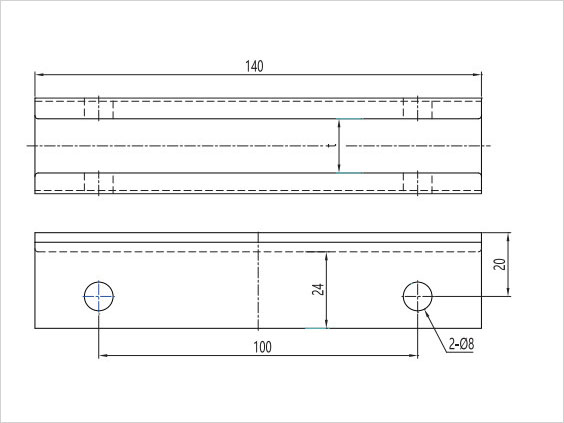

Vodilica THY-GS-310G je vodeći uređaj koji može kliziti izravno između vodilice dizala i kabine ili protuutega. Može stabilizirati kabinu ili protuuteg na vodilici tako da se može kliziti samo gore-dolje kako bi se spriječilo naginjanje ili njihanje kabine ili protuutega tijekom rada. Na gornji dio vodilice može se ugraditi uljna posuda kako bi se smanjilo trenje između obloge papuče i vodilice. Kada se koriste vodilice, jedno dizalo je opremljeno s 8 dijelova, a protuuteg kabine ima 4 dijela, a ugrađuju se na vrh i dno kabine ili protuutega. Vodilica se sastoji od obloge papuče, podnožja i tijela papuče. Sjedalo papuče opremljeno je donjim ojačavajućim rebrima kako bi se osigurala čvrstoća korištenja. Općenito se primjenjuje na dizala s brzinom dizala ≤ 1,75 m/s. Odgovarajuća širina tračnice je 10 mm i 16 mm. Fiksna klizna vodilica općenito se mora koristiti s uljnom posudom i postavlja se na okvir protuutega.
1. Nakon što su gornja i donja vodilica postavljene na svoje mjesto, trebaju biti na istoj okomitoj liniji bez iskrivljenja ili uvijanja. Pazite da su gornja i donja vodilica u liniji u središtu sigurnosne čeljusti.
2. Nakon što je vodilica postavljena, lijevi i desni razmak između vodilice i obloge papuče trebao bi biti jednak 0,5~2 mm, a razmak između obloge papuče i gornje površine vodilice trebao bi biti 0,5~2 mm.
