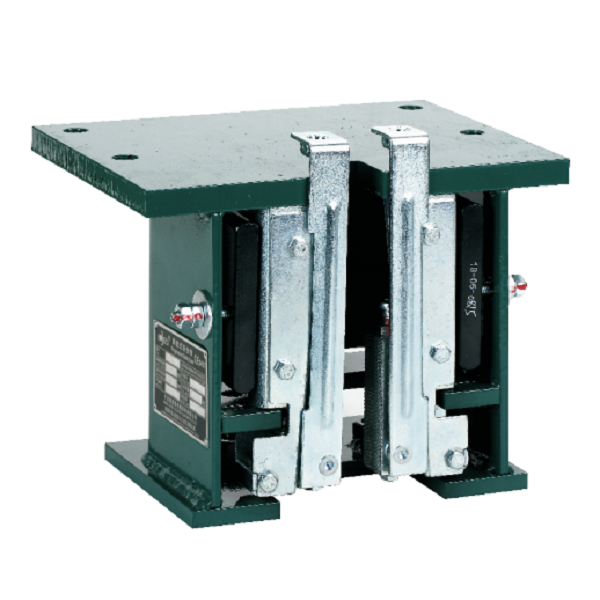

Progresivna sigurnosna oprema s dvostrukim pomičnim klinom THY-OX-18

Kratki opis:

Nazivna brzina: ≤2,5m/s
Ukupna kvaliteta sustava dozvola: 1000-4000kg
Odgovarajuća vodilica: ≤16 mm (širina vodilice)
Oblik strukture: P-opruga u obliku slova U, klin s dvostrukim pokretom


Detalji o proizvodu

Oznake proizvoda

Opis proizvoda

Progresivna sigurnosna oprema THY-OX-188 u skladu je s propisima TSG T7007-2016, GB7588-2003+XG1-2015, EN 81-20: 2014 i EN 81-50: 2014 i jedan je od zaštitnih uređaja za dizala. Zadovoljava zahtjeve dizala nazivnih brzina ≤2,5m/s. Usvaja strukturu opruge u obliku slova U s dvostrukim podizanjem i dvostrukim pomičnim klinom. Dvostruka podizna klipnjača standardno je opremljena s M10, a M8 je opcijski. Instalirajte na strani automobila ili na strani protuutega. Uređaj za podizanje tjera pokretni klin da se pomiče prema gore uz nagnutu površinu klizača, povećava se trenje između pomičnog klina i vodilice, a razmak između vodilice i pomičnog klina uklanja se, a pomični klin nastavlja krenuti prema gore. Kad granični vijak na pomičnom klinu dođe u dodir s gornjom ravninom tijela stezaljke, pomični klin prestaje trčati, dva klina stežu vodilicu i oslanjaju se na deformaciju opruge u obliku slova U da apsorbiraju energiju automobil, zbog čega je lift prebrz. Zaustavite se na vodilici da biste ostali mirni. Učinkovito smanjite trenje između osovine klipnjače i poluge kočnice, spriječite trošenje i oštećenje površine osovine klipnjače, povećajte vijek trajanja osovine klipnjače i produljite razdoblje rastavljanja i popravka klipnjače . Ležaj je zaključan fiksnim izbočinom i utorom za karticu. Okov je pričvršćen unutar utora, što je prikladno za postavljanje ležaja i pričvršćivanje unutar bloka u obliku slova U, a prikladno je i kasnije rastaviti i zamijeniti ležaj. Otvor za pričvršćivanje donje ploče sjedala sigurnosnog zupčanika može se odrediti u skladu s odgovarajućom situacijom položaja rupe za spajanje donje grede automobila (vidi tablicu u prilogu). Ovaj se proizvod lako instalira i podešava, a kočenje je fleksibilno i pouzdano. Nakon kočenja, dvostruki pomični klin ima mali učinak na vodilicu automobila. Može se koristiti kao zamjenski proizvod za trenutne domaće i strane sigurnosne komponente dizala, a može se koristiti i za projekte obnove. Širina vodeće površine odgovarajuće vodilice je ≤16 mm, tvrdoća vodeće površine je manja od 140HBW, materijal vodilice Q235, najveća dopuštena masa P+Q je 4000 kg. Pogodno za uobičajeno zatvoreno radno okruženje.

Parametri proizvoda

Nazivna brzina: ≤2,5m/s
Ukupna kvaliteta sustava dozvola: 1000-4000kg
Odgovarajuća vodilica: ≤16 mm (širina vodilice)
Oblik strukture: P-opruga u obliku slova U, klin s dvostrukim pokretom
Oblik povlačenja: dvostruko povlačenje (standardni M10, opcijski M8)
Mjesto ugradnje: strana automobila, strana protuteže

Dijagram parametara proizvoda

31
32

TOP 10 izvoznika dijelova dizala u Kini Naše prednosti

1. Brza dostava

2. Transakcija je samo početak, usluzi nikad kraja

3. Tip: Sigurnosni zupčanik THY-OX-188

4. Možemo pružiti sigurnosne komponente kao što su Aodepu, Dongfang, Huning itd.

5. Povjerenje je sreća! Nikada neću iznevjeriti vaše povjerenje!
